TLE9879QXA40是英飞凌（Infineon）一款单芯片三相电机驱动器，主要应用在汽车电子领域。它以高度集成的设计和强大的功能，适用于汽车机电一体化BLDC 电机控制应用。它采用Arm ® Cortex ® -M3 内核，最高运行频率可达 40MHz，可快速且精准地处理电机控制过程中的各种复杂任务。同时，芯片配备了 128 KB 闪存和 6 KB RAM 的存储配置，让数据在运行过程中的读写和运算更加迅速，大大提高了芯片的运行效率。

1.实用的功能模块集成

这款芯片集成了众多模拟和混合信号外设，其中，8 位和 10 位 ADC，能够精准采集电机运行过程中的各类模拟信号。高压监控引脚 (MON)，时刻监测芯片的高压状态，一旦发现异常，能够及时采取措施，保障芯片和整个电机控制系统的安全运行。三相桥式驱动器 (BDRV) 则能够为电机提供稳定而强劲的动力输出，精确控制电机的转速、扭矩等关键参数，确保电机按照预期的方式运行。快速同步通信 (SSC) 功能的加入，能够快速、准确地与其他设备进行数据交互，进一步提升了电机控制系统的整体性能。

2.便捷的通信与驱动级集成

芯片集成的LIN 收发器，使得芯片能够与汽车内部的 LIN 网络进行高效的数据交互。同时，驱动级的集成则为电机提供了直接且可靠的驱动支持，确保电机能够稳定运行，并且在不同工况下都能快速响应芯片的控制指令。

3.支持先进的电机控制算法

TLE9879QXA40 支持磁场定向控制等先进的电机控制算法，能够实现对电机磁场的精确控制，使电机在不同负载条件下都能保持高效运行，大大提高了能源利用效率，降低了能耗，使其能够快速适应工况变化。

主要特性

32 位 Arm® Cortex®-M3，最高 40 MHz

5.5 V 至 28 V 单电源

片上振荡器和时钟PLL

128 KB 闪存、6 KB RAM、EEPROM 模拟器

集成LIN 收发器

高压监控引脚(MON)

快速同步通信(SSC)

三相桥式驱动器(BDRV)

低侧分流电流检测放大器

8 位和 10 位 ADC

温度范围：-40°C 至 150°C

紧凑型VQFN-48 封装

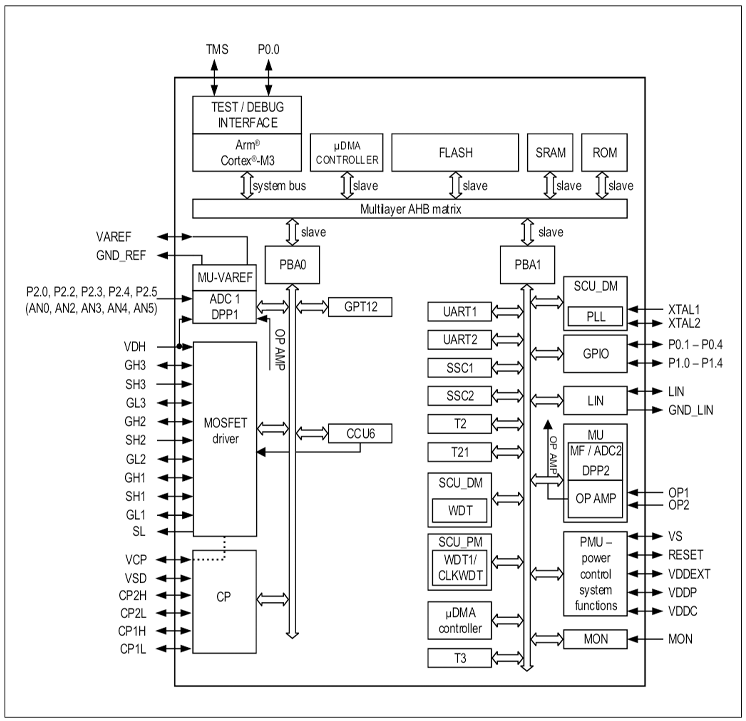

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足英飞凌Infineon TLE9879QXA40系列芯片的裸片离线烧录与在板（isp）烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
