XMC1400系列是英飞凌（Infineon）基于Arm® Cortex-M0® 处理器内核的 XMC1000 系列工业微控制器，具有48MHz 核心 / 96MHz 外设时钟，与 XMC1300 相比，性能提高了 70%。更高的内核和外围时钟频率使得芯片能够更快地处理各种指令和数据，确保系统的高效运行。芯片配备了 200KB 闪存，并具备 ECC（错误校验与纠正）和缓存功能。此外，16KB RAM 为芯片运行过程中的数据快速读写和处理提供了高效空间，确保程序能够流畅运行。

1.丰富的专用接口与协处理器

XMC1400 集成了 2x 霍尔传感器 / 编码器接口，这对于电机控制应用来说是至关重要的。霍尔传感器和编码器能够实时反馈电机的位置和速度信息，通过这两个接口，芯片可以精确获取这些数据，从而实现对电机的精准控制。数学协处理器（DIV、CORDIC），它能够加速除法运算和坐标旋转数字计算等复杂数学操作，为电机控制和电源管理等应用提供了强大的数学运算支持。

2.LED 照明控制

延续XMC1300 系列的优势，XMC1400 同样具备 LED 亮度和颜色控制 (BCCU) 功能。在 LED 照明应用中，可以精确地控制 LED 的亮度和颜色，满足不同场景下的照明需求。无论是在商业照明中营造绚丽多彩的展示效果，还是在智能家居照明中实现舒适的光线调节，XMC1400 都能轻松应对。

3.便捷的封装与通信能力

采用VQFN - 64 封装，尺寸为 8x8 mm²，0.4 毫米间距，拥有 56 个 IO 口。这种封装形式不仅在空间利用上非常紧凑，适合在小型化的工业设备中使用，而且提供了丰富的输入输出接口，方便与其他外部设备进行连接和通信。此外，芯片还提供 2 个 CAN 节点，CAN 总线在工业领域中广泛应用，能够实现设备之间稳定、可靠的数据交互，使得 XMC1400 可以轻松融入工业网络，与其他设备协同工作。

主要特性

高性能32 位 ARM Cortex-M0 CPU核

嵌套向量中断控制器(NVIC)

MATH 协处理器

2x4 通道 ERU 用于事件互连

200KB 闪存（ECC、缓存）、16KB RAM

支持外部晶体振荡器（32 kHz 和 4 至 20 MHz）

无需PLL 的内部慢速和快速振荡器

片上时钟监视器

1.8 V 至 5.5 V 电源，具有上电复位和掉电检测器

窗口看门狗

实时时钟模块

四个USIC 通道，UART、单SPI、双SPI、四通道SPI、IIC、IIS、LIN接口

人机界面中的LEDTS

MultiCAN+，Full-CAN/Basic-CAN，带 2 个节点、32 个消息对象（最高 1 MBaud）

A/D 转换器（最多 12 个模拟输入）

最多8 个通道超出范围比较器

最多4 个快速模拟比较器

温度感应器（TSE）

2x4 16 位 96 MHz CCU4 定时器

2x4 16 位 96 MHz CCU8 定时器

2x POSIF 用于霍尔和正交编码器、电机位置检测

适用于LED 照明应用的 9 通道 BCCU（亮度和颜色控制）

TSSOP-38 (9.7 × 6.4 mm2)

VQFN-40/48/64 (5×5/7×7/8×8 mm2)

LQFP-48/64 (7 × 7/12 × 12 mm2)

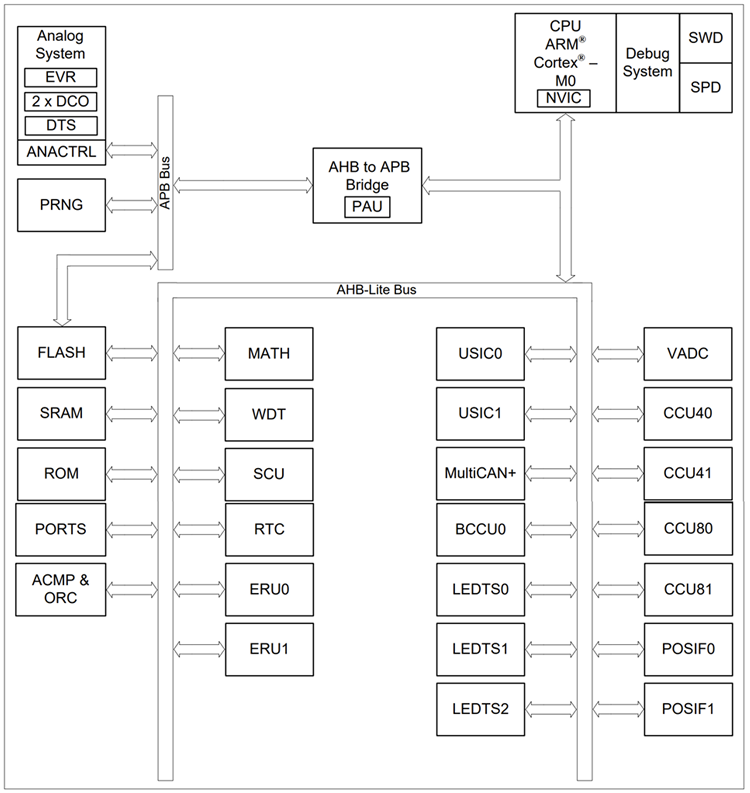

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足英飞凌Infineon  XMC1400系列芯片的裸片离线烧录与在板（isp）烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
