瑞萨R7F0C901/902系列是一款在高性能与超低功耗之间取得卓越平衡的16位微控制器，特别针对消费类电子产品而设计。该系列基于瑞萨RL78内核打造，构成了一个真正意义上的低功耗平台，其功耗表现极为出色：在STOP模式（RAM数据保持）下，电流消耗仅为0.23μA；在LVD（低电压检测）运行模式下，电流低至0.31μA；在SNOOZE模式下，配合UART或ADC工作时，电流分别为0.70mA和1.20mA；而在高速运行模式下，功耗也仅为66μA/MHz，这使其在电池供电设备中拥有极长的续航能力。

在提供极致低功耗的同时，R7F0C901/902系列也兼顾高性能特性。它内置了高精度±1%的片上振荡器（在-20℃至+85℃的温度范围内），无需外接晶体即可支持CPU以最高32MHz的频率稳定运行，在此频率下可提供41 DMIPS的运算能力。其内部还集成了可选的上电复位电路和看门狗定时器等关键功能，进一步增强了系统的稳定性和可靠性。在硬件封装配置上，R7F0C901/902系列采用的32引脚HWQFN封装（尺寸仅为5x5mm），在实现系统高度紧凑化的同时，也有助于降低整体的成本。此外，该系列提供了48KB至64KB的闪存容量选项，并支持1.6V至5.5V的宽工作电压范围，这种宽电压特性使其不仅能适应消费电子，也非常适合对通信稳定性和工业环境适应性有较高要求的应用场景，如通信模块和工业控制设备。

主要特性

超低功耗：VDD=1.6～5.5V的单电源运行

STOP模式 : (RAM保留): 0.23 μA, (LVD 运行): 0.31μA

SNOOZE模式: 0.70 mA (UART), 1.20 mA (ADC)

运行模式 : 66 μA/MHz

CPU:16位元RL78内核

在最高运行速度32MHz下达到41DMIPS

指令执行 : 86%指令在1~2时钟周期完成

3段流水线的CISC哈佛体系结构

1时钟周期完成16位 x 16位 = 32位(无符号数或有正负符号数)

乘法累加器 : 2时钟周期完成16位 x 16位 + 32位 = 32位

1时钟周期完成16位桶式移位器的移位和旋转

单线内置片上调试功能

代码闪存 : 闪存 : 48 KB ~ 64 KB 块大小：1KB

内置单电源闪存（有块擦除/编程禁止功能）

自编程：具有闪存屏蔽窗口功能

数据闪存 : 4 KB

改写次数：1,000,000次（TYP.）

改写电压：VDD=1.8～5.5V

内部RAM  :4 KB

支持操作数和指令

在模式下支持数据保持

高速内部振荡器 : 高精度32 MHz ±1.0% （VDD=1.8～5.5V、TA=-20～+85°C）

电源管理和复位功能 : 内置上电复位（POR）电路,内置电压检测（LVD）电路（从14种中选择中断和复位）

多种串行通信接口 : 最多3个简易I2C,最多3个CSI/SPI (7-, 8-位元),最多3个UART (7-, 8-位元)

扩展功能定时器 :多功能16位定时器,最多8通道、12位间隔定时器1个通道、15 kHz看门狗定时器1个通道（窗口功能）

丰富的模拟模块 :ADC : 最多8通道, 10位分辨率, 2.1 μs转换时间

安全功能 :(符合IEC 或 UL 60730)、闪存CRC 运算

RAM 奇偶校验错误检测

RAM 写入保护功能

SFR 写入保护功能

非法存储器存取检测

频率检测功能 :A/D 测试功能、输入/输出端口

5V耐压, 大电流 (最大单端口20mA)

能进行N沟道漏极开路、内部上拉的切换

能连接不同电位（1.8、2.5、3V）的器件

工作环境温度：标准 : –40～+85°C

封装与引脚：32引脚 HWQFN (5 x 5 mm, 0.5 mm 间距)

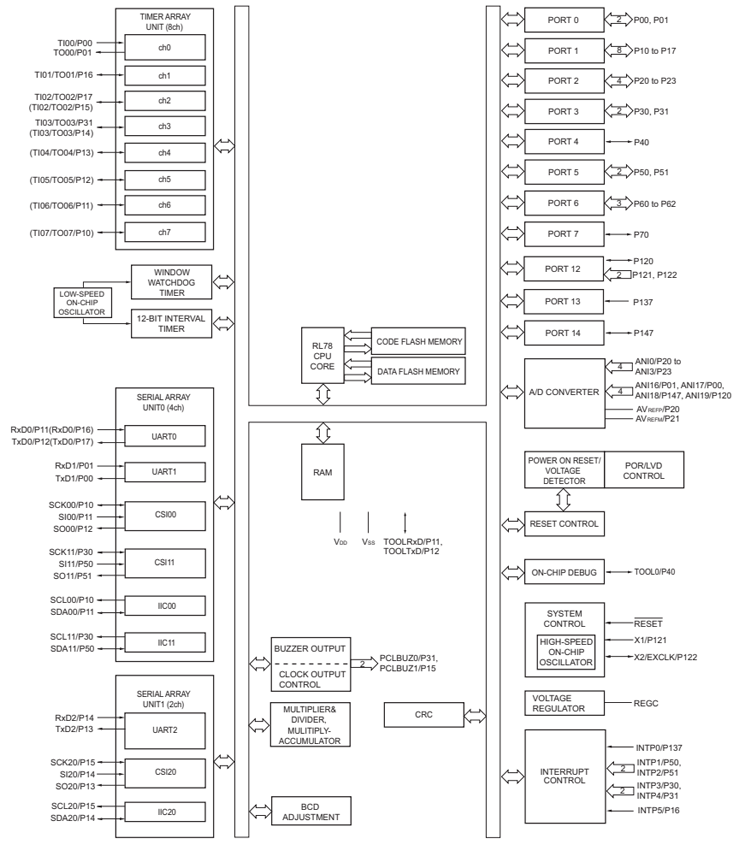

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RX78系列R7F0C908B2DFP、R7F0C901B2DNP、R7F0C902B2DNP芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
