R9A02G011 是瑞萨电子推出的一款高度集成的USB Power Delivery（USB-PD）控制器，严格遵循USB供电规范修订版3.2以及USB Type-C® 电缆和连接器规范修订版2.3标准。该器件的核心功能是通过USB电缆（VBUS）与连接的设备进行PD协议通信，动态协商并调整电流和/或电压，从而突破传统USB 2.0、USB 3.0或BC 1.2规范所定义的功率上限，实现更高功率的传输。同时，R9A02G011能够智能地控制电路，在电源适配器（Source）和受电设备（Sink）之间进行角色选择与切换，以满足不同应用场景的供电需求。

在物理层通信方面，R9A02G011利用USB Type-C接口中的CC（Configuration Channel）线，采用300 kbps的BMC（Biphase Mark Coding，双相标记编码）调制信号进行协议握手和数据交换，确保与Type-C生态的完全兼容。为了满足不同产品形态和PCB布局的要求，该控制器提供了两种封装选项：一种是32引脚QFN封装，其设计更易于生产和焊接，适合大多数常规应用；另一种是42引脚BGA封装，体积更小，占用PCB空间更少，非常适合空间极度受限的超薄设备或便携式产品。此外，芯片内部集成了瑞萨先进的低功耗技术，在保证高性能PD协商的同时，有效控制自身能耗，延长系统整体续航。

主要特性

符合 USB 供电规范修订版 3.2 和 USB Type-C®电缆和连接器规范修订版 2.3

通过 USB 实施者论坛认证：TID = 64651080009（硅），1020074（电子标签芯片），R9A02G011GNB：TID = 14176（硅）

支持标准功率范围，包括可编程电源

R9A02G011GNB 支持扩展功率范围，最高可达 140W，包括可编程电源和可调电压供电

支持 IEC63002

支持高达 260 字节的数据传输

支持双角色操作和角色交换协议

支持电池电量耗尽操作

支持交替模式和电子标记电缆

支持所有USB Type-C连接状态图，用于USB Type-C端口控制

支持调试附件模式和音频附件模式

单电源，电压范围宽

3.0V 至 5.5V（R9A02G011GNP，R9A02G011GNB）

2.7V 至 5.5V（R9A02G011GBG）

集成 CC-PHY 和 CC 逻辑

片上闪存 ROM

片上振荡器

片上上电复位（POR）电路

支持 SMBus 主站和从站接口

符合低功耗 PC 外围系统的能源之星和 EuP 规范

可根据应用和电路板空间选择两种封装类型

32 引脚 QFN（5mm x 5mm）

42 引脚 BGA（3.6mm x 3.1mm）

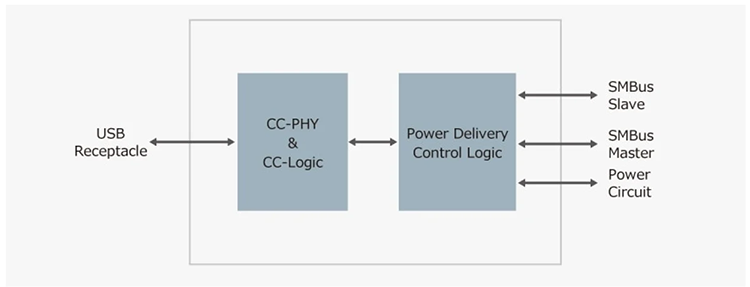

内部框图
