德州仪器（TI）推出的BQ27Z561 Impedance Track™电量监测计解决方案，是一款面向单节串联锂离子及锂聚合物电池包设计的高精度、高集成度电量监测芯片。BQ27Z561 采用可闪存编程的定制精简指令集 CPU（RISC）作为核心处理单元，并内置 SHA-256 安全认证模块，能够在系统与电池包之间实现可靠的安全识别与数据保护，有效提升系统整体安全性。其单节电池设计支持并联电芯配置，通过多电芯并联的方式提高整体电池容量，从而更好地满足大容量供电需求。在通信方面，BQ27Z561提供 I2C 兼容接口和 HDQ 单线接口两种通信方式，便于与主控系统进行灵活连接和数据交互。

该器件还集成了多项关键功能，以支撑高精度的电量监测应用，包括：

温度检测功能：同时支持内部和外部温度检测选项，可分别测量系统端和电池端的温度；

SHA-256 安全认证功能：在系统与电池包之间建立安全通信通道，实现设备身份验证，防止非法接入和篡改；

中断功能：当充电状态（SOC）、电压或温度等关键参数出现异常时，可主动产生中断信号，及时通知系统采取相应措施；

低压运行能力：即使在电池处于深度放电的极端情况下，该器件仍可持续工作；

低功耗库仑计数（CC）模式：在系统处于低活动或待机状态时，可自动切换至低功耗库仑计数模式，在保持库仑计数功能不中断的前提下，大幅降低工作电流，延长系统待机时间，优化整体能耗表现。

总的来说，BQ27Z561是集高精度电量监测、安全认证、多模通信、宽温工作及低功耗设计等多种特性于一身，适用于单节串联锂离子/锂聚合物电池包在便携式电子设备、移动电源、电动工具等场景。

主要特性

支持低至1mΩ 的高侧和低侧电流检测电阻

SHA-256 认证响应器，用于提高电池包安全性

两个独立的 ADC

支持电流和电压同步采样

高精度库仑计数器，输入偏移误差：< 1µV（典型值）

低电压运行范围：2V

支持电池包侧电量监测

宽量程电流应用：1mA 至 > 5A

有效高电平或低电平中断引脚

节能模式（典型电池包运行范围条件）

典型睡眠模式：< 11µA

典型深度睡眠模式：< 9µA

典型关断模式：< 1.9µA

内部和外部温度检测功能

适用于高速编程和数据访问的 400kHz I2C 总线通信接口

用于与主机通信的 HDQ 单线接口

紧凑型 12 引脚 DSBGA 封装 (YPH)

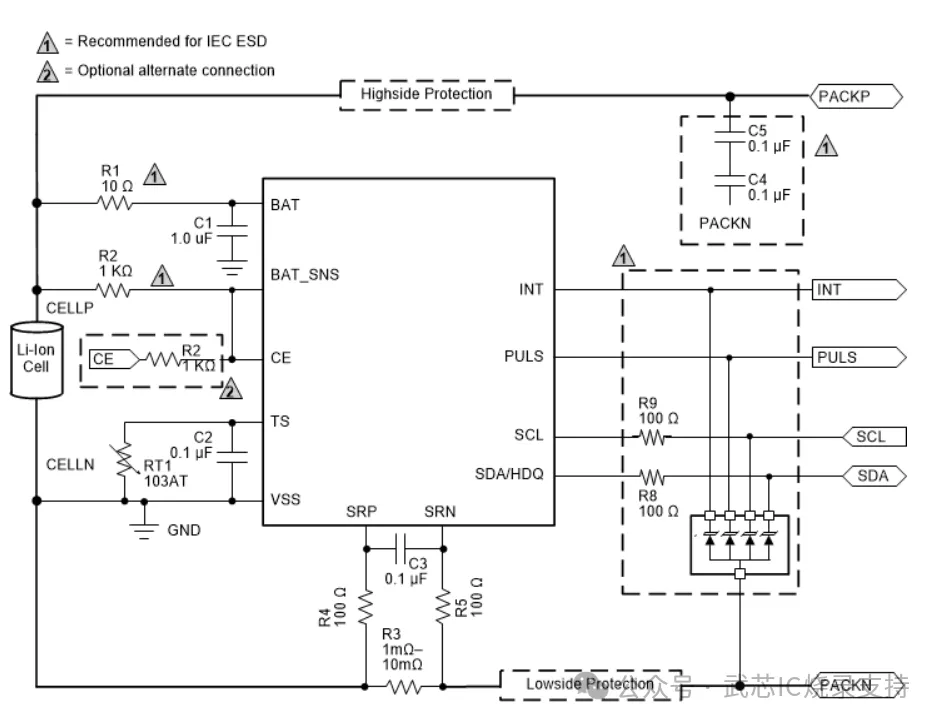

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足德州仪器TIBQ27Z561芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
