TLE9877QXA40是英飞凌（Infineon）一款单芯片三相电机驱动器。它具有高度集成的特性和优越的性能。在单个芯片上集成了 Arm ® Cortex ® -M3 内核，能够快速响应并处理电机控制过程中的各种复杂任务。同时，芯片集成了片上 64KB 闪存、6KB RAM 以及 EEPROM 模拟器，可存储丰富的程序代码和关键数据，为电机控制算法的运行提供坚实基础。这款高度集成的汽车级合格设备，凭借其紧凑的设计和出色的性能，非常适合水泵等对成本和空间要求较高的BLDC 电机驱动应用。

1.便捷的通信与强大的驱动功能

TLE9877QXA40 集成了 LIN 收发器，使得芯片能够与汽车内部的 LIN 网络进行高效的数据交互。此外，芯片还集成了三相桥式驱动器（BDRV），为电机提供强大而稳定的驱动能力。三相桥式驱动器能够精确控制电机的三相电流，实现对电机转速、扭矩等关键参数的精准调节，确保电机按照预期的方式运行。

2.快速同步通信（SSC）

快速同步通信（SSC）功能的集成，为芯片与外部设备之间的数据传输提供了高速通道。这使得芯片在与其他高速设备进行数据交互时，能够快速、准确地传输大量数据，进一步提升了电机控制系统的整体性能。无论是与传感器实时获取电机运行数据，还是与其他控制模块共享信息，SSC 都能确保数据传输的及时性和稳定性，让电机控制更加智能、高效。

3.先进的电机控制算法支持

TLE9877QXA40 支持磁场定向控制等先进的电机控制算法，磁场定向控制算法能够实现对电机磁场的精确控制，使电机在不同负载条件下都能保持高效运行，大大提高了能源利用效率，降低了能耗。同时，先进的控制算法还能增强电机的动态响应性能，使其能够快速适应工况变化，为汽车的实际运行提供更可靠的动力支持。

主要特性

32 位 Arm® Cortex®-M3，最高 40 MHz

5.5 V 至 28 V 单电源

片上振荡器和时钟 PLL

10 个通用 I/O 端口（GPIO）

5 个模拟输入，10 位 A/D 转换器（ADC1）

16 位定时器 - GPT12、Timer2、Timer21 和 Timer3

用于 PWM 信号生成的捕获/比较单元（CCU6）

2 个全双工串行接口（UART），支持 LIN（仅 UART1 支持）

2 个同步串行通道（SSC）

1 条 LIN 2.2 收发器线 SWD

64 KB 闪存、6 KB RAM、EEPROM 模拟器

集成 LIN 收发器

高压监控引脚 (MON)

快速同步通信 (SSC)

低压差稳压器（LDO）

三相桥式驱动器 (BDRV)

低侧分流电流检测放大器

8 位和 10 位 ADC

温度范围：-40°C 至 150°C

紧凑型 VQFN-48 封装

单电源供电：5.5 V 至 28V

封装 VQFN-48，带 LTI 功能，绿色封装（符合 RoHS）

AEC 认证

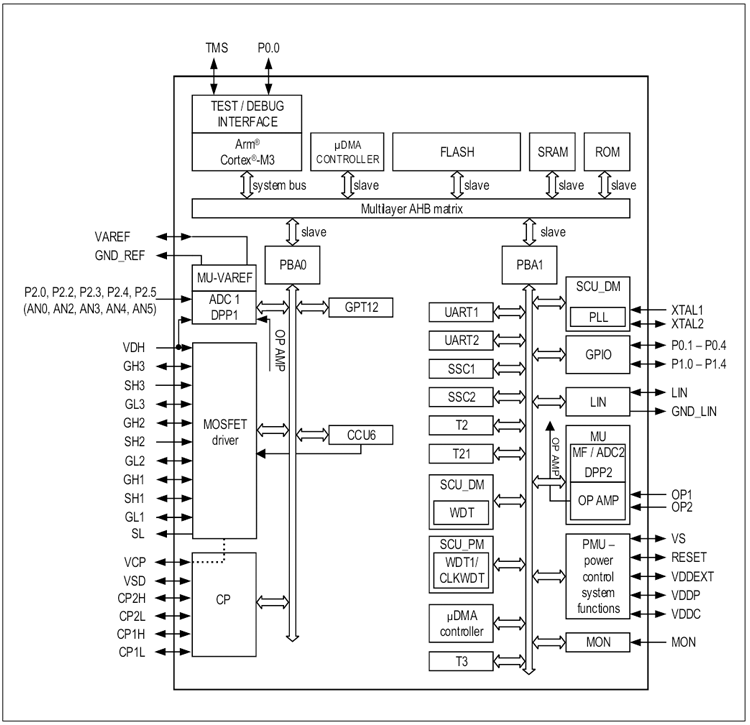

                                                                                                                                  内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足英飞凌Infineon TLE9877QXA40系列TLE9877QXA40、TLE9877QXA40芯片的裸片离线烧录与在板（isp）烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
