TLE9877QXW40系列是英飞凌（Infineon）一款单芯片三相电机驱动器。在单个芯片上集成了32 位 Arm ® Cortex ® -M3 内核，能够迅速处理电机控制过程中的各类复杂任务，为汽车的泵、风扇等设备提供可靠动力支持。芯片拥有 64KB 闪存、4KB EEPROM 和 6KB RAM 的存储配置，能让数据的读写和运算更加迅速，大大提升了芯片的运行效率。

1.丰富的模拟和混合信号外设

该芯片集成了 10 位 A/D 转换器 (ADC1)，能够精准地将电机运行过程中的各种模拟信号转换为数字信号，16 位定时器则确保各项控制操作在合适的时间点执行。2 个全双工串行接口（UART），其中 UART1 还支持 LIN，为芯片与其他设备之间的数据通信搭建了便捷通道。

2.实用的通信与驱动模块

TLE9877QXW40 集成了 1 个 LIN 2.2 收发器，使芯片能够更好地融入汽车电子系统，与其他部件协同工作。同时，三相桥式驱动器 (BDRV) 的集成，为电机提供了强大而稳定的驱动能力，确保电机按照预期的方式运行，满足汽车泵和风扇等设备在不同工况下的运行需求。

3.先进的电机控制算法支持

这款芯片支持磁场定向控制等先进的电机控制算法，。磁场定向控制算法能够实现对电机磁场的精确控制，使电机在不同负载条件下都能保持高效运行，大大提高了能源利用效率，降低了能耗，为汽车的实际运行提供更可靠的动力支持。

主要特性

32 位 Arm® Cortex®-M3，最高 40 MHz

5.5 V 至 28 V 单电源

片上振荡器和时钟 PLL

64 KB 闪存、6 KB RAM、EEPROM 模拟器

集成 LIN 收发器

高压监控引脚 (MON)

10个通用输入/输出端口（GPIO）

10位A/D转换器（ADC1）

PWM信号生成用捕获/比较单元（CCU6）

2个全双工串行接口（UART）

2个同步串行通道（SSC）

支持LIN（仅UART1）

快速同步通信 (SSC)

16位定时器

三相桥式驱动器 (BDRV)

低侧分流电流检测放大器

8 位和 10 位 ADC

温度范围：-40°C 至 175°C

紧凑型 VQFN-48 封装，带LTI特性

绿色封装（符合RoHS），符合AEC认证

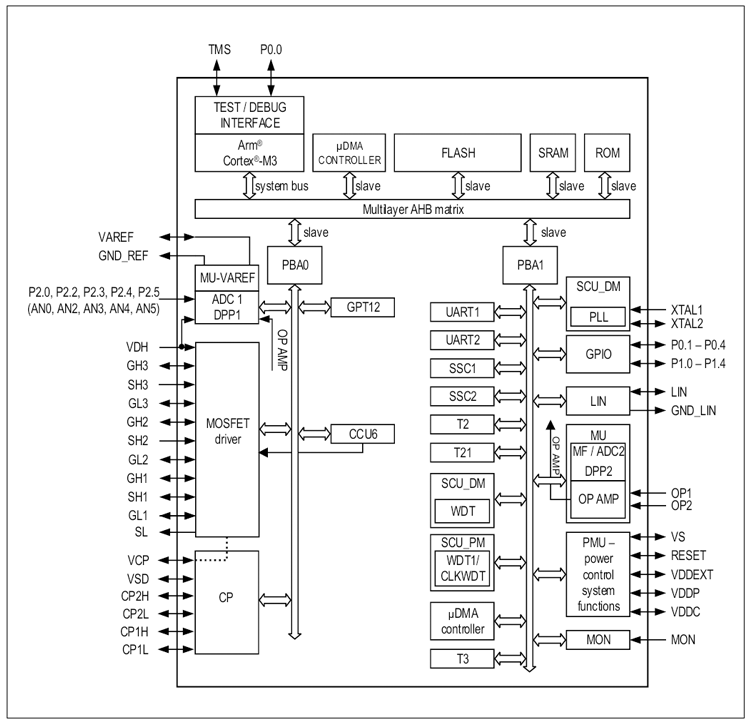

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足英飞凌Infineon TLE9877QXW40系列芯片的裸片离线烧录与在板（isp）烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
