K9GAG08U0E系列是SAMSUNG的一款面向大容量非易失性存储应用的 NAND 闪存芯片。该器件提供 3.3V Vcc，凭借 NAND 存储单元的容量优势和成本优势，广泛适用于固态大容量存储市场。

从操作性能来看，K9GAG08U0E 采用大页面 NAND Flash 操作结构。一次编程操作通常可在 8,628 字节页面上，以约 1.2ms 完成。一次编程操作通常可在 8,628 字节页面上，以约 1.2ms 完成。一次擦除操作通常可在约（1M+54.5K）字节块上，以约 1.5ms 完成。数据寄存器中的数据可以按每字节 30ns 的周期时间读出，能够满足大容量非易失性存储应用对读取效率的需求。

K9GAG08U0E 的 I/O 引脚既可作为地址和数据输入/输出端口，也可作为命令输入端。这种设计可以让地址、数据和命令通过统一的 I/O 通道进行交互，有助于简化系统接口设计。同时，芯片内部集成片上写入控制器，可自动执行所有编程和擦除功能，包括必要时的脉冲重复，以及数据的内部校验和余量检测。对于写入密集型系统，K9GAG08U0E 可通过带实时映射算法的 ECC，也就是纠错码，来发挥扩展可靠性优势。且相关 P/E 循环可靠性可结合资格报告中的说明进行评估。

主要特性：

电压供应- 3.3V 设备：2.7V ~ 3.6V

组织结构- 存储单元阵列 : (2,076M x 110.49K) x 8位

数据寄存器: (8K 436) x 8位

自动编程与擦除- 页编程：(8K 436)字节

命令寄存器操作：(1M 54.5K)字节

命令/地址/数据复用 I/O 口

硬件数据保护

电源切换期间锁定编程/擦除

可靠的CMOS 浮栅技术

ECC 要求：24bit/(1K 54.5)字节

命令寄存器操作：(1M 54.5K)字节

页面大小：(8K 436)字节

随机读取：最大400μs

串行访问：最小30ns

存储单元：每单元2bit

快速写入周期时间

独特ID 用于版权保护

封装：

K9GAG08U0E-SCB0/SIB0：无铅无卤封装 48 引脚 TSOP1 (12 x 20 / 0.5 mm 间距) K9LBG08U0E-SCB0/SIB0：无铅无卤封装 48 - 引脚 TSOP1 (12 x 20 / 0.5 mm 间距) K9HCG08U1E-SCB0/SIB0：无铅无卤封装48 - TSOP1 引脚（12 x 20 / 0.5 毫米间距）

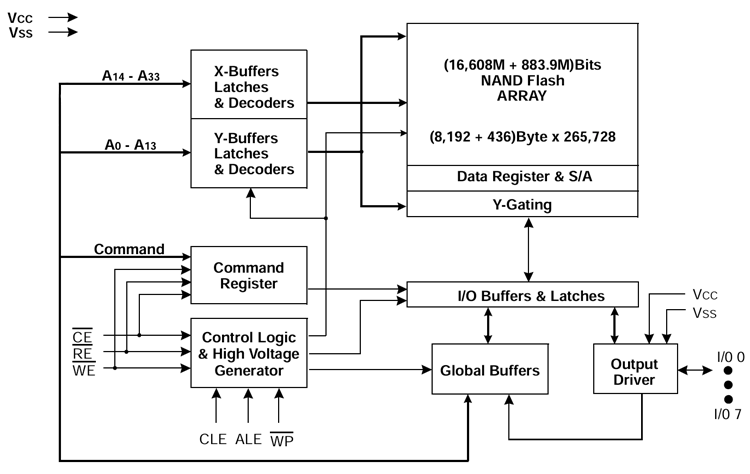

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG  K9GAG08U0E系列K9GAG08U0E-SIB0、K9GAG08U0E-SCB0、K9GAG08U0F-SCB0芯片裸片离线烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
